1、輸電線路避雷器雷擊電流峰值記錄的意義
金屬氧化物避雷器因其良好的伏安特性，已成為電力系統中的關鍵過電壓保護設備。然而，輸電線路避雷器現場工作環境惡劣，長期運行下來外套密封老化會造成設備絕緣水平降低，氧化鋅電阻閥片非線性特性逐漸劣化，特別是雷電浪涌的沖擊會加速避雷器的故障損傷，壓敏電阻殘壓比增大，過電壓保護水平下降，甚至造成避雷器本體爆炸。所以亟需研發應用評估線路避雷器運行工作狀態的智能化在線監測儀，KD--MTPK不僅可以記錄避雷器動作次數及相應時間，重要的功能是測量通過氧化鋅避雷器的雷擊電流峰值，進行實時在線監測記錄，通過物聯網通訊模塊將數據及時上傳后臺服務器，運用多參量狀態數據采集與先進算法，應用于數據庫的建設，人工智能技術發展服務于設備狀態的量化與評估，幫助及時分析避雷器的運行狀態，防患于未然，精益化管理，合理安排避雷器檢修更換周期有特別重要的意義，保證設備及系統的安全運行。
目前高壓避雷器（10kv電壓等級以上）主要分無間隙和有間隙結構兩種，，輸電線路避雷器大多結構是氧化鋅電阻閥片串聯絕緣支撐間隙或空氣間隙工作，它的主要功能是在雷電過電壓或操作過電壓發生時，通過其內部的放電間隙先于線路絕緣子放電，限制過電壓幅值，保護線路免受損害。放電過程中產生的電弧會迅速被避雷器的滅弧裝置熄滅，以避免對線路造成持續損害。放電結束后，避雷器能夠迅速恢復其絕緣狀態，截?cái)喙ゎl續流，確保線路的正常運行。輸電線路氧化鋅避雷器實際工作運行中會發生雷擊大電流沖擊而且常常會是多重雷電大電流，壓敏電阻結構會受到不同程度的破壞，雷擊電流值的沖擊過大，雷電次數的頻繁會嚴重影響避雷器的使用壽命，并造成設備系統故障。捕捉雷擊過電壓時避雷器上的電流峰值，可以作為判斷雷擊電流對氧化鋅避雷器閥片損壞老化的數字依據，為準確評估雷電損壞影響程度提供幫助。目前線路避雷器安裝的大多是上世紀80年代初開始推廣應用的普通計數器，功能上只能記錄雷擊動作次數的，無法得到更多的設備工作狀態數據信息，而且需要運維人員現場登桿塔觀視記錄動作次數，在實際運維檢修工作中根本無法實現。
2、線路避雷器智能在線監測儀KD--MTPK技術特點
快速響應：避雷器雷擊峰值記錄儀具有非常短的記錄時間優勢，能夠迅速響應并穩定于窄脈沖的峰值，適合捕捉快速變化的信號峰值。
抗噪聲干擾：避雷器雷擊峰值記錄儀受到噪聲的影響較小，尤其是在測量脈沖信號時，它能夠“鎖住”信號的最大值，從而減少噪聲的干擾。
低功耗采樣保持電路：輸電線路桿塔上電源取電困難，監測設備必須低功耗運行模式，但又不能遺漏雷電沖擊峰值電流數據的采集，所以數據采樣保持電路與監測儀設備常態低功耗監測運行的有效結合十分重要。
設計改進：每臺避雷器的安裝地理位置錄入后臺服務器后，系統可以很方便利用地理信息管理功能為運維檢修人員提供避雷器雷擊地址，雷擊時間和雷電流幅值數據，為故障分析和運維檢修提供幫助，幫助合理安排設備的檢修周期，提高設備的可靠性和穩定性。
物聯網通訊方式：避雷器雷擊峰值記錄儀運用物聯網通訊模塊能及時將雷擊電流信號的最大值等相關數據上傳到后臺服務器，這對于及時判別設備雷擊地點非常有用，可以幫助運維人員快速找到檢修位置。
精準時鐘記錄：記錄儀配置高精度的時鐘模塊，并且定期和后臺系統時鐘精準校時，保證故障分析時能提供準確的參考時間數據。
3、KD--MTPK監測數據后臺顯示情況
KD--MTPK監測雷擊，報警回傳數據信息

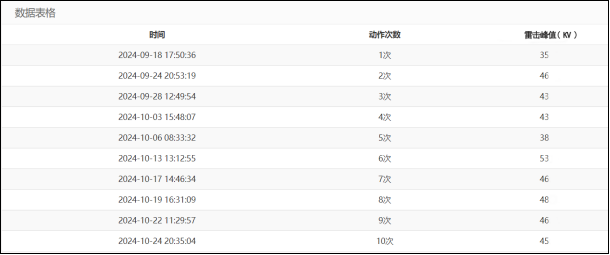

線路避雷器智能在線監測儀KD--MTPK雷擊峰值數據記錄

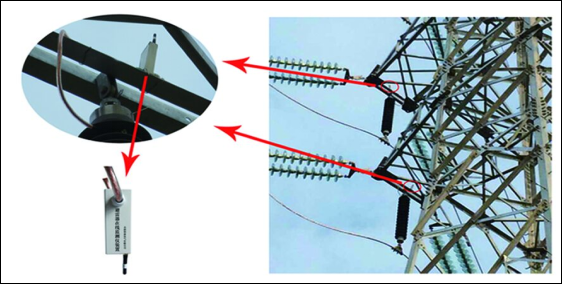

4、安裝施工現場
